XPortカメラ

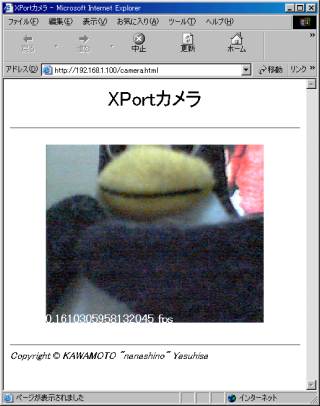

東芝製デジタルメモリレコーダ用デジタルカメラユニット(DMR-C1)と XPortを使ってWEBカメラを作ってみました。

ハードウェア

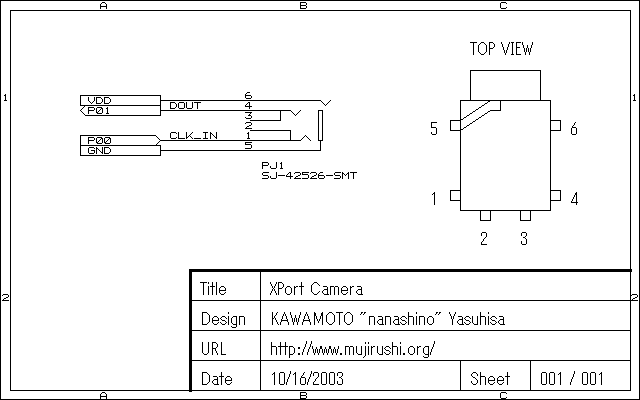

下の図はXPortカメラの回路図(10/16/2003版)です。
XPort/C8051F330評価ボード と回路図の通り接続しました。

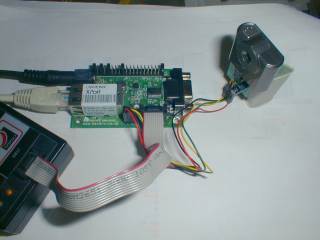

DMR-C1をXPort/C8051F330評価ボードに つなげたところです。

ファームウェア

C8051F330用のファームウェアです。

• ソース(10/18/2003版)(6,516byte)

画像圧縮

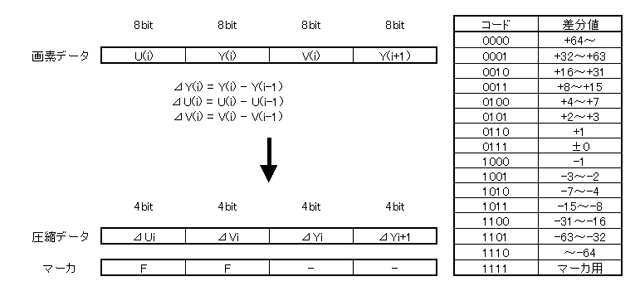

C8051F330とXPort間のデータ転送時間短縮の為に、C8051F330内で画像の圧縮を行なっています。 圧縮方法は、8bitの画像データを非線形の前値予測で4bitに圧縮しています。 ただし+64以上(もしくは-64以下)を表すコードが同じなので 画素の急峻な変化があると画像の劣化が発生します。 マーカは画像の先頭などを表すのに使用しています。

XPort間インタフェース

XPortとの通信は230.4Kbpsのシリアル通信(RTS/CTSフロー制御あり)です。 XPortとホストPC間のコネクション状態はDCDで監視しています。 なのでXPort/C8051F330評価ボードの ジャンパ(JP1)を、XPort⇔C8051F330、C8051F330⇔シリアルコネクタ、LEDを接続するように設定、 あとXPort側もCP1(CTS)、CP2(DCD)、CP3(RTS)、シリアルポートは RTS/CTSフロー制御あり、230.4Kbpsに変更する必要があります。

JAVAアプレット

XPortに書き込むJAVAアプレット,HTMLです。

• ソース(10/18/2003版)(7,720byte)
