VTOWNS parasitic on AT mother board

Athlon/600搭載 無印VTOWNS
Athlon/600搭載 無印VTOWNS

このページに書かれている内容は必ずしも保証できるものではありません。 全て自分の責任で行ってください。

このページは今まで不可能とされていた富士通製パソコンFMV-TOWNSに搭載されている TOWNSカードを、AT互換機(マザーボード)に移植する方法について説明しています。 私も含め以下の成功例が報告されています。

TOWNSカード移植成功例
マザーボード チップセット BIOS CPU TOWNSカード 備考
ななしの MSI MS-5163 Aladdin IV+(M1531/M1543) AWARD K6-2/266(291MHz=83.3×3.5) H20 情報
ad hoc氏 DCS S7AX Aladdin V(M1542/M1543) AWARD K6-2/266(300MHz=100×3.0) H20
gigo氏 MSI MS-5169 Aladdin V(M1541/M1543C) AMI K6-III/400(400MHz=100×4.0) GE 情報
Bube氏 ASUS P5A-VM Aladdin V(M1541/M1543C) AWARD K6-III/400(420MHz=105×4.0) GS 情報
くれあ氏 MSI MS-5169 Aladdin V(M1541/M1543C) AMI Pentium/166(166MHz=66.6×2.5) H20
ななしの Iwill AB100 Aladdin-Pro II(M1621/M1543C) AWARD Celeron/400(400MHz=66.6×6.0) H20 情報
鉄仮面氏 MSI MS-5169 Aladdin V(M1541/M1543) AMI K6-III/450(450MHz=100×4.5) GE
KatoS氏 DCS S7AX Aladdin V(M1542/M1543) AWARD K6-2/380(400MHz=100×4.0) H20
KatoS氏 PC CHIPS M729 Aladdin-Pro II(M1621/M1543) AMI Celeron/333(500MHz=100×5.0) GE 情報
Bube氏 BIOSTAR M5ALC Aladdin V(M1541/M1543) AWARD K6-III/400(400MHz=100×4.0) GS 情報
KatoS氏 Iwill XA100Plus Aladdin V(M1541/M1543C) AWARD K6-2/380(420MHz=105×4.0) H20 情報
ななしの GIGABYTE GA-7IX AMD-750(AMD-751/AMD-756) AWARD Athlon/600(600MHz=200×3.0) H20 情報
佐藤氏 GIGABYTE GA-7IX AMD-750(AMD-751/AMD-756) AWARD Athlon/700(700MHz=200×3.5)Thunderbird core GE
KatoS氏 BIOSTAR M7MKA AMD-750(AMD-751/AMD-756) AWARD Athlon/500(650MHz=200×3.25) GE
ad hoc氏 GIGABYTE GA-7IX AMD-750(AMD-751/AMD-756) AWARD Athlon/700(700MHz=200×3.5) H20 情報
佐藤氏 GIGABYTE GA-7IX AMD-750(AMD-751/AMD-756) AWARD Athlon/1000(1000MHz=200×5.0)Thunderbird core GS
佐藤氏 GIGABYTE GA-7IXE4 AMD-750(AMD-751/AMD-756) AWARD(GA-7IX用 Rev.F4aに変更) Athlon/1260(1260MHz=210×6.0) GE 情報

MS-5169では動作が不安定になるとの報告がありました。
GA-7IXおよびGA-7IXE4(GA-7IX用BIOS)でThunderbird 1000MHz/1200MHzを動作させた場合、 BIOS SetupにてSYSTEM BIOS CacheableをDisabledに変更する必要があるとの報告がありました。

TOWNSモードを起動するには専用のvtowns.comが必要です。 ad hoc's VTOWNS HomePage から入手してください。

TOWNSカード移植成功の情報(マザーボード/チップセット/BIOS/CPU/TOWNSカードの種類)を募集しています

性能比較

KXC Karou.Uota氏作 ＭＧＶ２【通】Version 3.71 のベンチマークで測定した結果をもとに、H20(V55LA+Pentium/200)を基準にして各装置の性能を比較してみました。

性能測定結果
マザーボード CPU動作周波数 ＭＧＶ２【通】Version 3.71測定結果
ICON FONT LINE CALC MEM1 MEM2 LEVEL
佐藤氏 V50LA*1 120 2862 4573 2046 7108 35145 14384 24812
ななしの V55LA*2 200 3027 4681 2037 11272 55303 21780 37555
Ryu[EX]氏 V50LA*1 222 3060 4594 2017 12587 31367 30312 32501
佐藤氏 V50LA*1 480 3101 4714 2076 44822 178204 138258 146228
ななしの MS-5163 291 3186 4865 2139 27312 107912 83657 89615
KatoS氏 S7AX 400 3150 4681 2129 37434 148503 113569 121690
KatoS氏 XA100Plus 420 3223 4703 2152 39306 155928 119298 127704
Bube氏 M5ALC 400 2988 4480 2009 37527 148628 115832 122525
gigo氏 MS-5169 400 3108 4648 2102 37434 148998 115544 122593
Bube氏 P5A-VM 420 3040 4552 2001 39209 155928 121278 128280
鉄仮面氏 MS-5169 450 3129 4648 2111 41971 166324 129128 136769
ななしの AB100 400 2313 3617 1703 40680 135633 135633 126409
KatoS氏 M729 500 2450 3609 1588 50986 169294 169789 157648
佐藤氏 GA-7IX 550 2491 4164 1600 48016 216320 252951 204949
ななしの GA-7IX 600 2555 4233 1604 52471 236120 275721 223453
KatoS氏 M7MKA 650 2566 4243 1610 56926 254931 298987 241744
佐藤氏 GA-7IX 700 2606 4304 1617 61228 275226 321758 260340
ad hoc氏 GA-7IX 700 2600 4284 1617 61381 274731 322258 260420
佐藤氏 GA-7IX 1000 2600 4213 1654 87399 393039 459866 371014
佐藤氏 GA-7IXE4 1260 2694 4357 1657 110387 495507 580649 467724
*1
FMV-TOWNS GS/GT/H/GE/GM/H2に搭載されているマザーボード
*2
FMV-TOWNS H20に搭載されているマザーボード

CPUの種類(動作周波数)で性能がほぼ決まっているようですね。

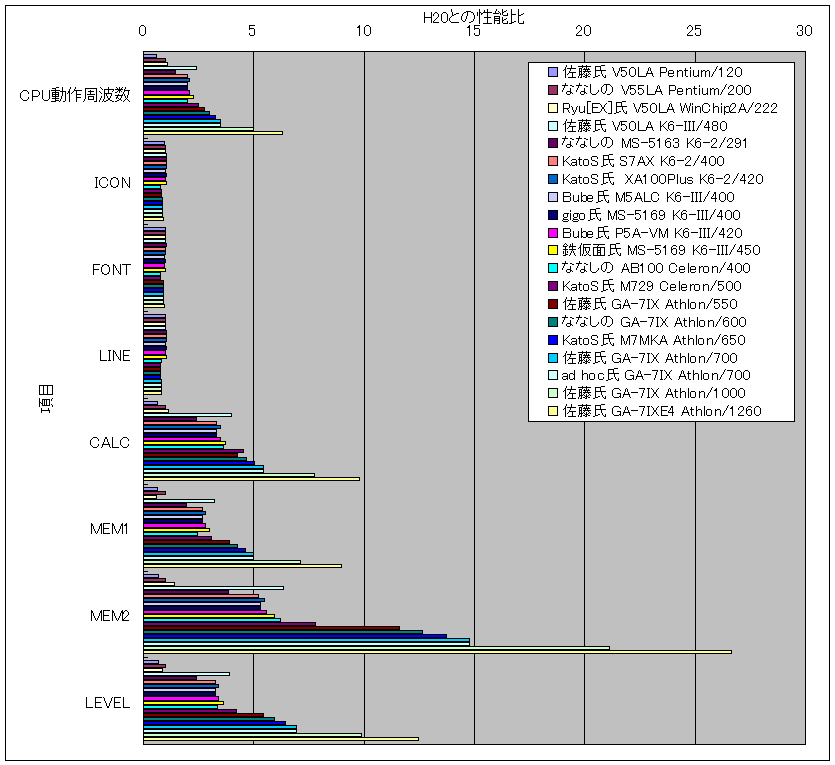

性能比較グラフ

性能比較の為に性能測定の結果を募集しています

謝辞

技術協力をして下さったad hoc氏をはじめ情報提供などの協力をしてくれた方々に感謝いたします。

Ｑ＆Ａ

Q1
マザーボードの種類が変わると改造方法は変わりますか？
A1
回路は基本的に変わらないと思いますが、パターンカットなどの改造方法は変わると思います。
Q2
vtowns.comはマザーボード毎に専用のものが必要ですか？
A2
チップセットやBIOS、PCIバスの割り込み信号の配線がvtowns.comに影響します。
Q3
Aladdin(ALi)以外のチップセットでは動かないのですか？
A3
TOWNSカードを動作させるのに必要な機能がチップセットにあれば可能です。 下記表は現物やデータシートなどから調べた結果ですが「Intel,VIA,SiS」は絶望的ですね。
チップセット 機能
メーカ 型名 North Bridge South Bridge
A0000h〜BFFFFhをメインメモリに割り当てられる C0000h〜EFFFFhをメインメモリ/PCIバスに切り換えられる F0000h〜F7FFFhをメインメモリに割り当てられる F8000h〜FFFFFhをメインメモリ/PCIバスに切り換えられる Interrupt acknowledge cycle の subtractive decoding
ALi M1531
M1543(C)		 ○ ○ ○ ○ ○
M1541
M1543(C)		 ○ ○ ○ ○ ○
M1621
M1543(C)		 ○ ○ △ ○
Intel 440BX
PIIX4		 ？ ○ △ ×
VIA VT82C691
VT82C596A		 ○ ○ △ ？
VT8501
VT82C686A		 ？ ？ ？ ？ ×
SiS SiS600
SiS5595		 ？ ○ △ ×
AMD AMD-751
AMD-756		 ○*3 ○*3 ○*3 ○*3 ○
AMD-761
AMD-766		 ○*3 ○*3 ○*3 ○*3 ×
*3
CPU側に機能あり
Q4
改造方法がわかりません。
A4
がんばって理解してください。
Q5
マザーボードの改造をしてくれませんか？
A5
他をあたってください。
