以下の内容はM729での改造例です。

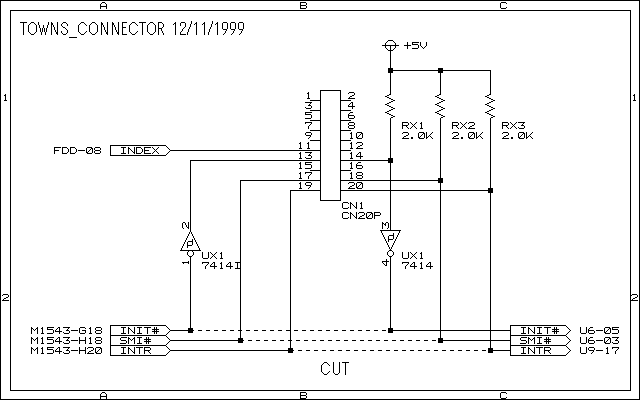

下の図が回路図です。
CN1がTOWNSコネクタです。FDDのINDEX信号と、CPUとM1543の間のINIT#,SMI#,INTR信号に接続します。
Slot1はSocket7と違いINIT#信号の論理が逆なのでTOWNSコネクタの入口と出口で論理を反転しています。

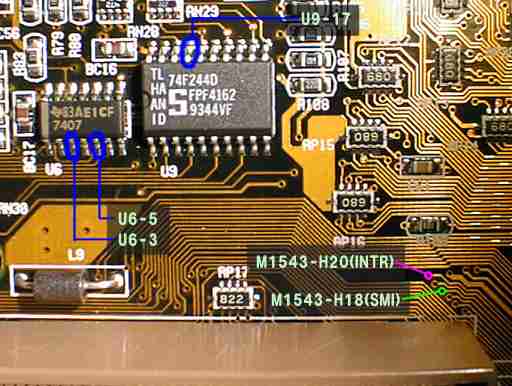

下の写真はM729の改造個所の写真です。
SMI#,INIT#,INTRはパターンカットせずにU6の3,5ピンとU9の17ピンを持ち上げて処理します。
